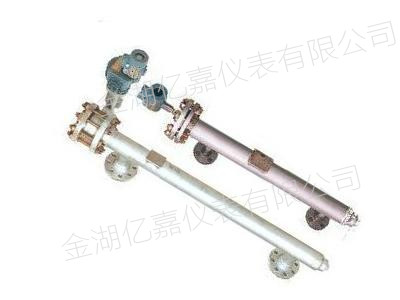

YJ-UTD-HS型浮筒液位計是我廠吸取了國外先進液位測量技術而開發研制的新型電動液位測量儀表。它適用于石油、化工、電力、冶金等行業的各種常壓和壓力容器內液位的連續測量。其輸出是與液位變化成比例的4～20mA直流電信號，與顯示表、記錄儀、調節器、計算機配套使用，實現工藝生產過程的液位測量與控制。

YJ-UTD-HS型浮筒液位計測量原理：

浮筒液位計基于力平衡原理設計制造，由檢測和變送兩部分組成。檢測部分，浮筒感受液位的變化，通過杠桿、軸封膜片支點傳遞給箔電阻應變式測力傳感器并產生力平衡；變送部分將電橋的不平衡電流放大為二線制4～20mA直流電流信號輸出。
應變式測力傳感器和變送部分位于變送器表殼體內，并設有調零、調滿電位器，便于調整電器零點與量程。調整遷移彈簧初始位置螺釘，可以調整機械零點。
變送器取消了電動III型儀表的矢量機構及電磁反饋系統，從而使結構更為簡化，機械位移小，提高了變送器的可靠性、測量精度和靈敏度，便于現場調試、檢修和維護。

YJ-UTD-HS型浮筒液位計技術參數：

1、 測量精度：±0.5%、±1%、±1.5%

2、 靈敏度：≤0.05%

3、 環境溫度：-20℃～70℃

4、 相對濕度：≤95%

5、 供電電源：DC24V±10%

6、 輸出信號：DC4～20Ma（二線制）。

7、 負載電阻：0～500Ω

8、 介質溫度：普通型≤150℃
                高溫型≤350℃

9、  工作壓力：≤6.4MPa。

10、 測量范圍：液位300～3000mm
                  界面300～800mm

11、介質密度：0.4～1.6g/cm3

12、介質密度差：≥0.2g/cm3

13、防爆等級：ExdiaIICT6（本安隔爆型）

14、最大開路電壓：DC 30V

15、最大短路電流：DC 30mA

YJ-UTD-HS型浮筒液位計產品選型：

注：“附加規格”一欄，如不需要，選型標記中空項。

YJ-UTD-HS型浮筒液位計安裝：

YJ-UTD-HS型浮筒液位計訂貨須知：

訂貨時請?zhí)峁┫铝袇?shù)：
1、產品型號、名稱、測量范圍、安裝方式
2、浮筒室材質要求（普通鋼或不銹鋼），對于強腐蝕性介質，訂貨時面議
3、被測介質工作壓力
4、被測介質密度和密度差
5、備品備件要求

YJ-UTD-HS型浮筒液位計質量承諾：

金湖億嘉儀表有限公司主營電磁流量計、渦街流量計、孔板流量計、磁翻板液位計、玻璃板液位計等產品，并為所有產品提供一年的質保。一年內如出現產品質量問題（不包括易損件或輔件）一律免費維修，并免費提供技術支持。
